Moduly SUNIO

Vyberte, co potřebujete vyřešit.

Začněte jedním modulem. Další přidáte, až je budete potřebovat.

1 / 5

Přejeďte po kartě

Jeden přehled místo oddělených aplikací a tabulek.

Spojí data z měřidel, senzorů i cloudových služeb a ukáže aktuální stav i vývoj budovy v čase.

Spotřeba a výroba v čase
Teploty, bojlery a stavy zařízení
Data z měřidel, EDC i vlastních souborů

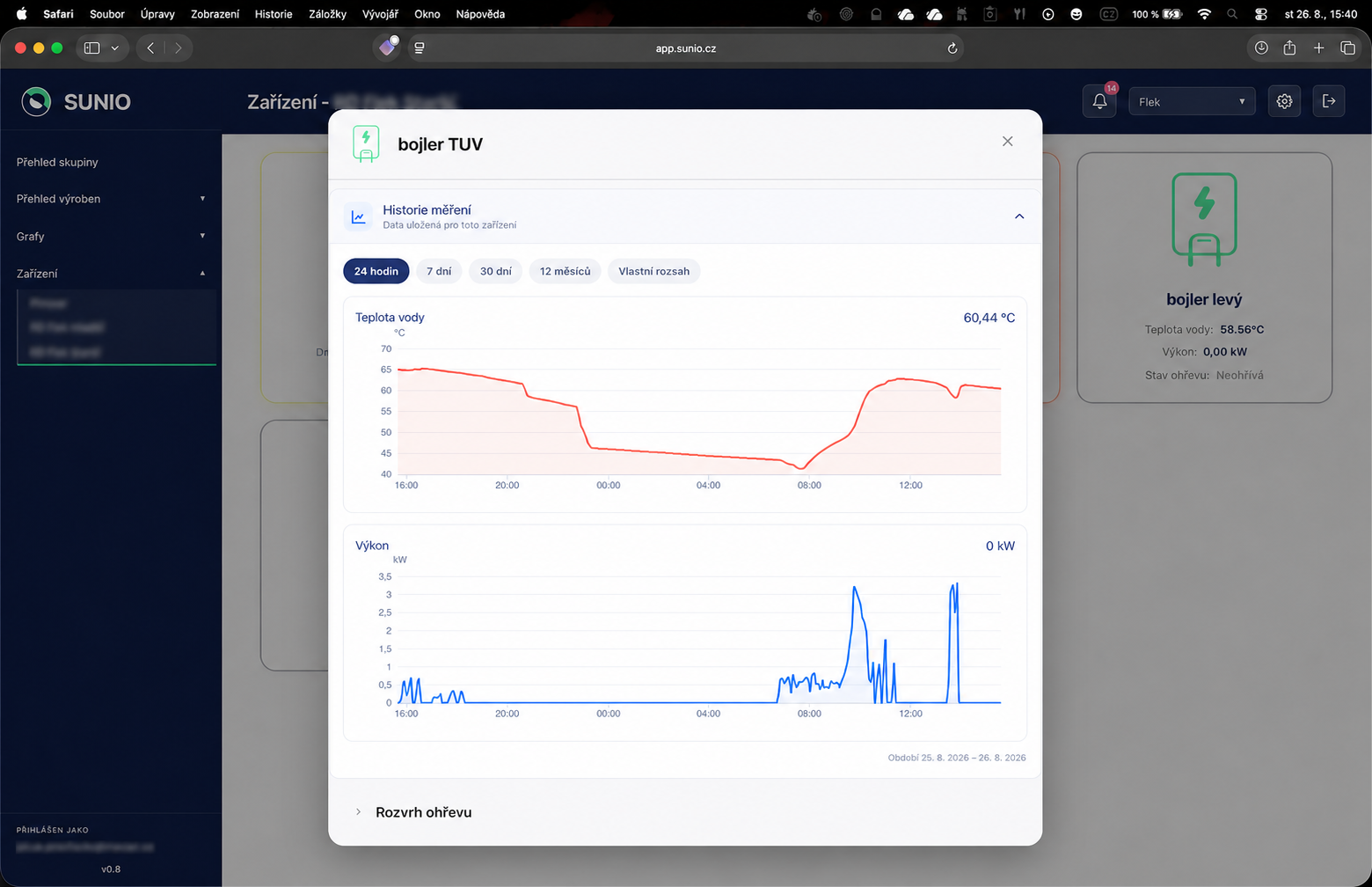

Historie teploty vody a výkonu bojleru v aplikaci SUNIO

Co můžete sledovat

Naměřená data tvoří výchozí obraz skutečného provozu budovy. Jsou základem pro odhalení neefektivity, následnou analýzu příčin i rozhodování, která provozní změna nebo investice má smysl.

Distribuční elektroměry: odběr, dodávka a průběhový profil
Vlastní elektroměry: výkon, fáze, napětí a odběrové špičky
Střídače a baterie: výroba, přetoky, stav baterie a tok energie
Senzory v místnostech: teplota, vlhkost, CO₂, přítomnost a okna
Bojlery a zařízení: teplota vody, stav, výkon a spotřeba
Cloudové služby: aktuální stav a historie zařízení
Ruční nahrání dat: faktury, historie a vlastní časové řady

Začněte s tím, co už v budově máte.

Modelový příklad zapojení

Správce začne měřením Shelly přes cloud a odběrem celé budovy z EDC. Pro tyto zdroje nepotřebuje další jednotku. Teplotní čidla a lokální sběr přidá až ve chvíli, kdy chce podrobněji porozumět provozu místností.

Stávající Shelly
Spotřebu jednotlivých okruhů poskytla zařízení, která už byla v domě.
Měření z EDC
Čtvrthodinový odběr a dodávku na patě domu doplnilo napojení na EDC.
Zigbee teploty
Teplotní senzory posílají data přes řídicí jednotku SUNIO.

Podporované technologie a připojení

Z čeho můžete získávat data

Podporované technologie pro monitoring. Vedle zařízení lze využít data distribučních elektroměrů, EDC a ručně nahrané podklady.

Střídače a bateriová úložištěVýroba FVE, výkon a stav nabití baterie, odběr a dodávka elektřiny.

Ověřené značky střídačů

Wattsonic
SolaX
Deye
GoodWe

Připravujeme: Growatt

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

ShellyElektroměry, zásuvky a relé: spotřeba okruhů, aktuální výkon a stavy. Data lze získat i přes Shelly Cloud.

Příklady připojitelných zařízení a dat

Elektroměry
Relé
Spínané zásuvky

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

Zigbee zařízeníBezdrátové senzory teploty, vlhkosti a další podporované senzoriky přes jednotku SUNIO.

Příklady připojitelných zařízení a dat

Teplotní senzory
Termostatické hlavice
Zásuvky

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

Thread / MatterHodnoty a stavy z podporovaných senzorů a připojených zařízení.

Příklady připojitelných zařízení a dat

Senzory prostředí
Ovládací prvky

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

LoxoneNačtení dostupných hodnot z Miniserveru do společné historie SUNIO.

Příklady připojitelných zařízení a dat

Teploty
Provozní hodnoty
Stavy zařízení

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

Chybí vám zařízení? Prověřit možnost integrace

Napište model a co z něj potřebujete získat nebo řídit. Ozveme se s možnostmi napojení.

Navazující modul

Víte, kde vznikají náklady a co řešit jako první.

Převádí naměřená data na konkrétní zjištění a hledá spotřebu, která budově nepřináší užitek.

Spotřeba mimo provoz a přetápění
Odběrové špičky a využití FVE
Podklady pro prověření sazby a jističe

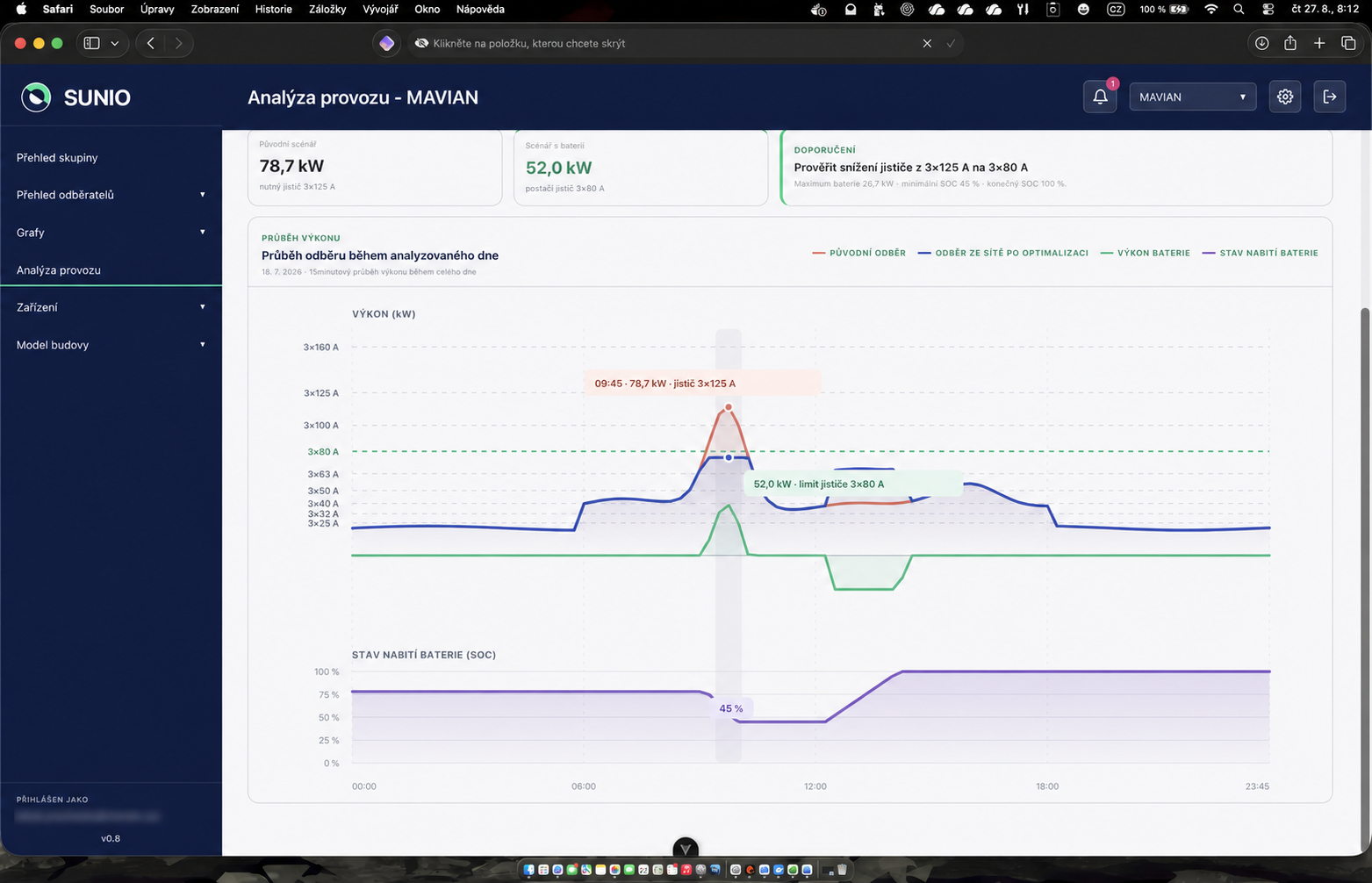

Analýza odběrové špičky, dimenzování jističe a využití baterie v aplikaci SUNIO

Co lze analyzovat

Samotný graf neřekne, proč spotřeba vznikla. Analýza odliší jednorázovou událost od opakované neefektivity, ukáže její příčinu a pomůže určit, který problém řešit jako první.

Spotřeba a výroba: základní odběr, špičky a neobvyklé změny
Teplotní a prostorová čidla: přetápění a využití místností
Provozní doba: spotřeba mimo provoz a o víkendech
Smlouvy a distribuce: ceny, sazba, jistič a rezervovaný příkon

Příklad: jistič, baterie a náklady

Modelové případové studie

Kolik může stát problém — a kolik jeho řešení.

Čísla ukazují způsob výpočtu. Výsledek pro konkrétní budovu SUNIO dopočítá z jejího odběrového profilu, smluv a cen.

Administrativní budova

Jistič je větší, než provoz potřebuje

Roční profil odběru upozorní na možný prostor pro snížení jističe z 3×125 A na 3×80 A. Při modelovém rozdílu stálých plateb 650 Kč měsíčně se sníží náklady bez změny spotřeby.

7 800 Kč: úspora za rok bez DPH

650 Kč: okamžitá úspora v měsíčním paušálu

Čtvrthodinová data nezachytí všechny krátké špičky ani zatížení jednotlivých fází. Změnu jističe musí potvrdit podrobné měření a technické posouzení. Menší jistič sám nesnižuje spotřebu ani emise.

Menší výrobní provoz ve sdílení

Krátké špičky vykryje baterie

Provoz je běžně pod 55 kW, ale krátké špičky vyžadují 3×125 A. Baterie 40 kW / 40 kWh se nabíjí sdílenou energií z FVE na jiné budově a při špičkách ji dodá provozu. Díky tomu lze jistič snížit na 3×80 A.

65 tis. Kč: hrubý roční přínos modelu

6,5 roku: návratnost před dalšími náklady

Ilustrační vstupy: investice 420 tis. Kč bez DPH, rozdíl plateb za jistič 44 244 Kč ročně a 20 400 Kč za 12 MWh energie při 1,50 Kč/kWh místo 3,20 Kč/kWh. Distribuce se platí v obou variantách. Ztráty baterie, případný rozdíl distribučních nákladů, servis, degradace a financování zde nejsou započteny; skutečnou návratnost prodlouží. Snížení jističe vyžaduje technické ověření.

Navazující modul

Investujete do opatření, která mají pro konkrétní budovu smysl.

V digitálním modelu porovná provozní, technologická a stavební opatření ještě před investicí.

Úprava provozu i stavební opatření
Odhad úspory a návratnosti
Porovnání variant ze stejných vstupních dat

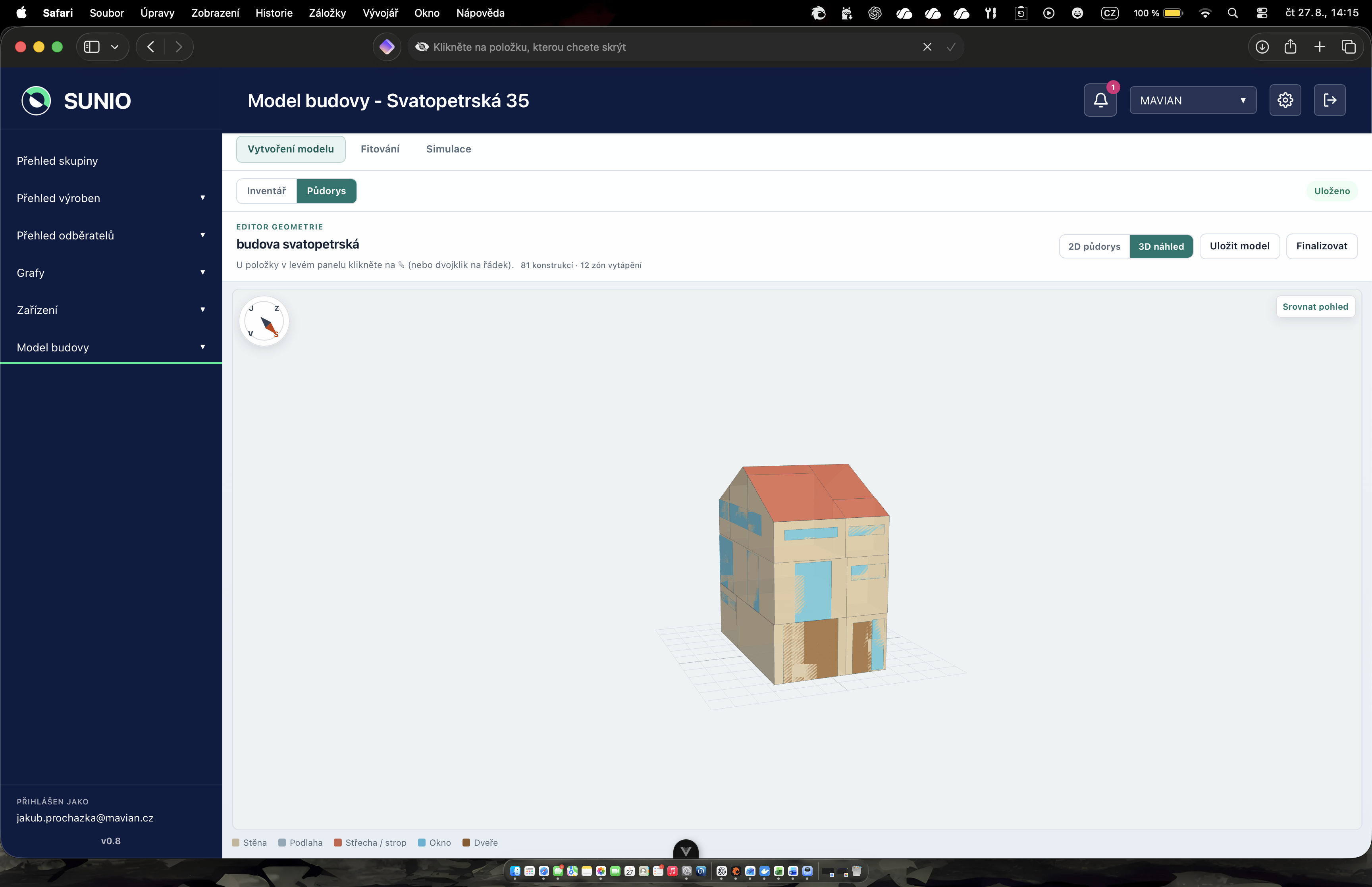

Trojrozměrný model budovy připravený pro energetickou simulaci v aplikaci SUNIO

Z čeho model vychází

Simulace porovná náklady a očekávaný dopad různých opatření před realizací. Úspora tak nevzniká jen nižší spotřebou, ale také tím, že nezaplatíte za opatření, které pro dosažení cíle nebylo nutné.

Model budovy: místnosti, konstrukce, okna a využití
Skutečný provoz: spotřeba, teploty, režimy a obsazenost
Technické parametry: vytápění, FVE, baterie a účinnost
Počasí podle lokality: venkovní teplota a sluneční záření

Příklad: regulace vytápění, nebo zateplení?

Modelové případové studie

Stejný cíl, výrazně jiná investice.

Na stejných vstupních předpokladech ukazujeme, proč porovnat úpravu provozu se stavební investicí. Čísla jsou ilustrační, nejsou výsledkem simulace konkrétního zákazníka.

Provozní variantaVýhodnější varianta v tomto modelu

Vytápět nevyužité místnosti méně

Modelová obecní budova má 1 000 m², roční spotřebu 180 MWh plynu a 35 % plochy pravidelně nevyužité. V těchto místnostech se teplota při neobsazenosti sníží z 21 na 18 °C.

14,4 MWh: úspora tepla za rok

31 700 Kč: úspora za rok

4,7 roku: prostá návratnost

Model počítá s úsporou 8 %, cenou tepla 2,20 Kč/kWh a investicí 150 tis. Kč do zónového měření a regulace. Přímé emise klesnou orientačně o 2,9 t CO₂ ročně.

Stavební variantaNevýhodnější varianta v tomto modelu

Zateplit fasádu stejné budovy

Pro stejnou budovu počítáme se zateplením 650 m² fasády za 2 900 Kč/m². Předpokládaný pokles spotřeby v tomto příkladu je 9 %, tedy jen mírně vyšší než u cíleného snížení teploty.

16,2 MWh: úspora tepla za rok

35 600 Kč: úspora za rok

53 let: prostá návratnost investice

Investice 1,885 mil. Kč může mít další přínosy: opravu fasády, vyšší komfort nebo hodnotu budovy. Tyto přínosy ani případnou dotaci prostá energetická návratnost nezahrnuje.

Navazující modul

Budova reaguje automaticky na skutečný provoz.

Podle výroby FVE, teplot, využití místností a priorit automaticky řídí technologie v budově.

Vytápění podle využití místností
Ohřev vody a spotřeba podle dostupné energie
Baterie, výkonové špičky a priority

Prohlédnout funkce řízení

Co lze řídit a podle čeho

Řízení převádí zjištění z analýzy do každodenního provozu. Budova reaguje na svůj skutečný stav, omezuje zbytečnou spotřebu a lépe využívá vlastní výrobu bez nutnosti ručních zásahů.

FVE a baterie: výroba, přetoky, nabití a dostupný výkon; Battery Care Mode s letním a zimním režimem, vyšším minimem nabití v zimě a týdenním dobitím do plna
Měření a senzory: spotřeba, teplota, přítomnost a stav místností
Řízené technologie: vytápění, bojlery, relé a spotřebiče
Provozní pravidla: teploty, priority, časy a výkonové limity

Podporované technologie a připojení

Které technologie lze ovládat

Podporované technologie pro aktivní řízení. Zapojení a pravidla vždy ověříme pro konkrétní model a provoz budovy.

Střídače a bateriová úložištěŘízení nabíjení, vybíjení a využití přebytků podle možností střídače.

Ověřené značky střídačů

Wattsonic
SolaX
Deye
GoodWe

Připravujeme: Growatt

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

ShellySpínání podporovaných relé a zásuvek podle času, měření a priorit budovy.

Příklady připojitelných zařízení a dat

Elektroměry
Relé
Spínané zásuvky

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

Zigbee zařízeníTermostatické hlavice, relé a zásuvky propojené s místními pravidly.

Příklady připojitelných zařízení a dat

Teplotní senzory
Termostatické hlavice
Zásuvky

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

Thread / MatterOvládání podporovaných koncových zařízení podle jejich dostupných funkcí.

Příklady připojitelných zařízení a dat

Senzory prostředí
Ovládací prvky

Konkrétní možnosti závisí na modelu, firmwaru a způsobu zapojení. Další značky budeme doplňovat podle potřeb zákazníků.

Chybí vám zařízení? Prověřit možnost integrace

Napište model a co z něj potřebujete získat nebo řídit. Ozveme se s možnostmi napojení.
